Rollladenkästen

Die Angele Rollladenkasten-Systeme aus expandiertem Polystyrol setzen neue Maßstäbe bezüglich der Schall- und Isolations-werte. Die Gleichwertigkeit zu DIN 4108-Bbl.2:2006-03 und DIN EN ISO 10077-2 Ausgabe 2018 sowie DIN 4108-Bbl. 2_2019-06 ist durch das TFI Aachen, SWA Aachen (Forschungseinrichtung, Prüf-, Überwachungs- und Zertifizierungsstelle von Dämmstoffen und Bauteilen) nachgewiesen. Sie erfüllen die derzeit gültige GEG, EnEV und VVTB. Individuell können Rollladen, Jalousien, oder Textilscreen mit Insektenschutzrollo eingebaut werden. Die Grupor® Rollladenkasten-Systeme sind als Revision Innen sowie als Revision Außen und Klinkervariante erhältlich.

Merkmale (Auszug)

geeignet für Passivhaus, Effizienzhaus 40 Plus, 40 ,55
Material expandiertes geschlossenzelliges Polystyrol (EPS grau)
wärmegedämmtes und schallentkoppeltes Kopfstück recycelbar und umweltfreundlich
Raffstorekasten Schenkellänge 240 mm, Option: erweiterbar auf 270 mm
Rollraum Ø 205 mm, Rollraum Ø 182 mm, bei Lüftungssystem Firma impruf
witterungsbeständig, dauerhaft formstabil, frostsicher
hoch wärme- und schalldämmend
Klassifizierung B1 Brandverhalten gemäß DIN 4102, Teil1
für Mauerstärken MS26, MS30, MS36.5, MS42 u. MS49
Sondermaße auf Anfrage jederzeit möglich!
Aussparungen Dämmkeil für Schaumprofil zur Fensterfixierung
einbruchshemmender Rollladen- oder Raffstorekasten in der Version RC2 auf Anfrage erhältlich!

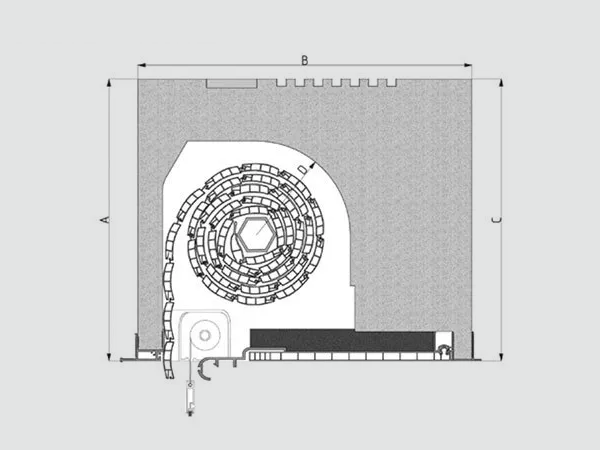

Abmessungen

(Details siehe Tabelle Prüfwerte)

Revision Innen

Revision Außen

Revision Außen mit Fliegenschutzrollo

Details

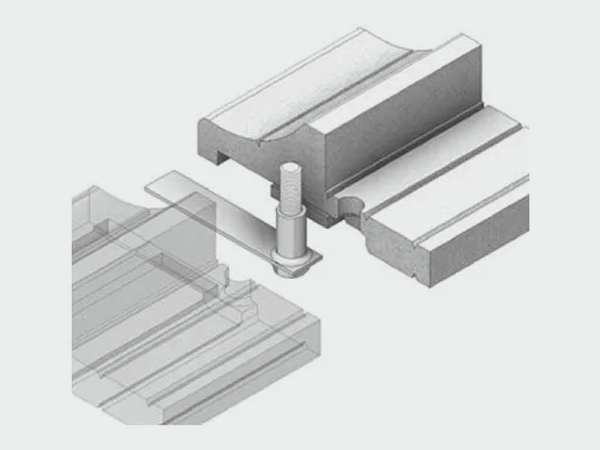

2-teiliger Dämmkeil vorgerichtet für Stahlkonsole RA

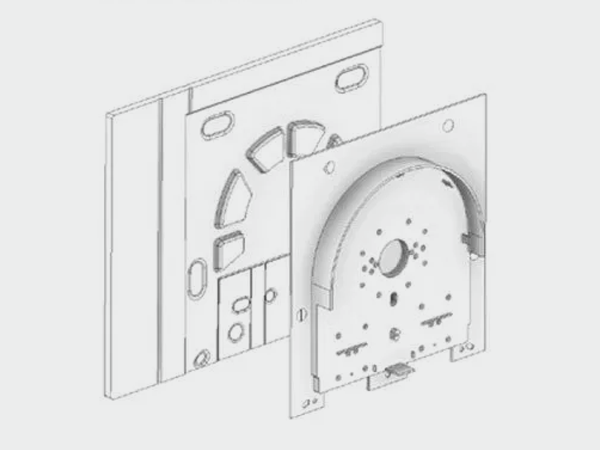

Kopfstück Dämmung Aufsatzkasten

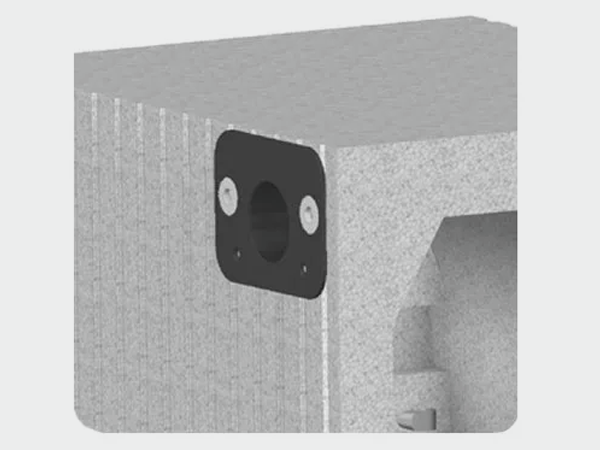

Deckenbefestigungslasche

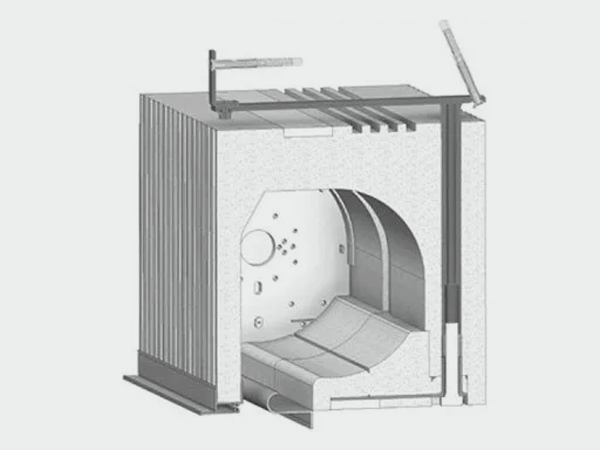

RC2 Ausführung, Konsole für Aufsatz- und Mauerrollladenkasten RA MS30

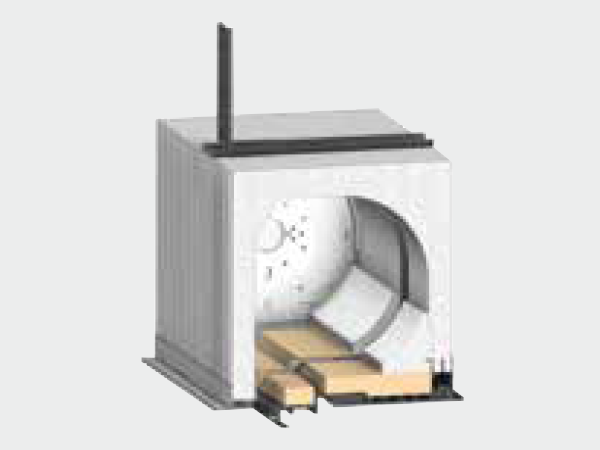

Stahlbefestigungskonsole RI MS26

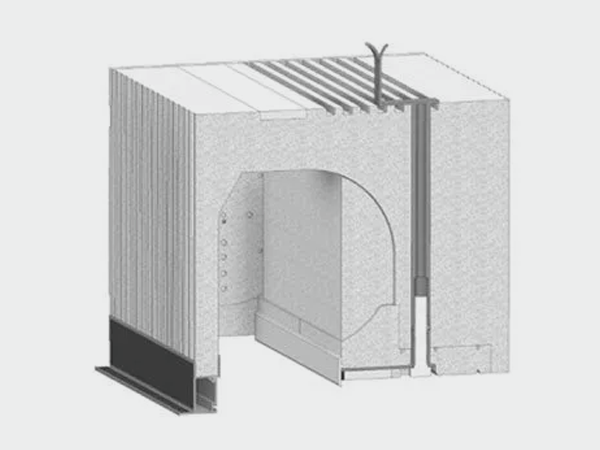

Standardkonsole nur für Mauer-Rollladenkasten erhältlich ohne RC2

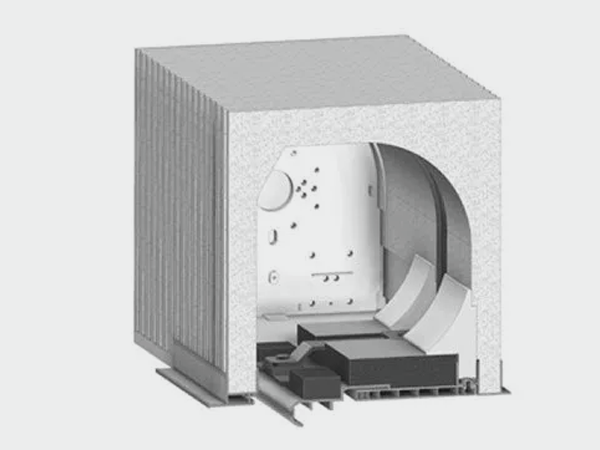

Stahlbefestigungskonsole RI

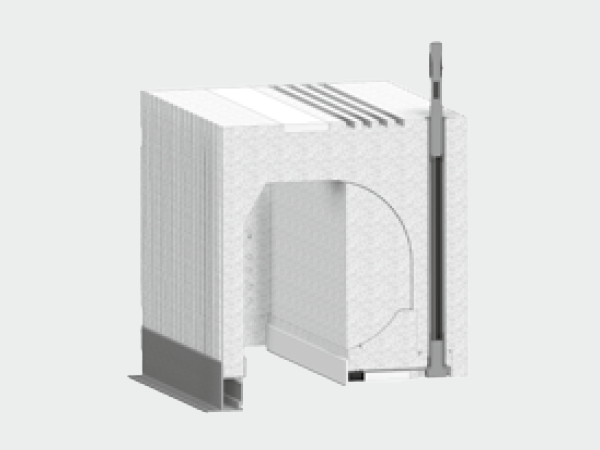

Stahlkonsole SK26 RA für den nachträglichen Einbau/Befestigung am Betonsturz

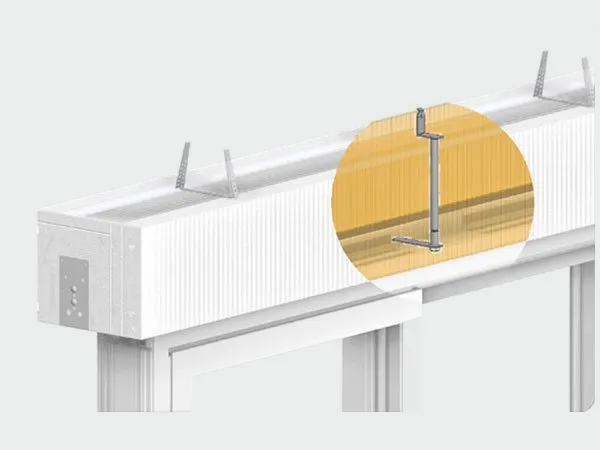

Mit zusätzlichen Stahlkonsolen kann der obere Blendrahmen mechanisch befestigt werden.

Konsole zur Befestigung am Betonsturz. Durch das Befestigen des Fensters durch die Konsole und deren Befestigung am Bauwerk, bietet die Stabilisierungskonsole eine kraftvolle Brücke zwischen dem oberen Blendrahmen und dem Öffnungssturz. Durch ihren Einsatz kann der Anprall von zuschlagenden Fenstern gedämpft und die Verformung durch Windlast auf ein verträgliches Maß reduziert werden. Einfache und schnelle Montage, auch beim Nachrüsten vor der Fenstermontage (Bohren und Freischneiden).

Prüfwerte System Angele Revision außen

(Behang Rollladen)

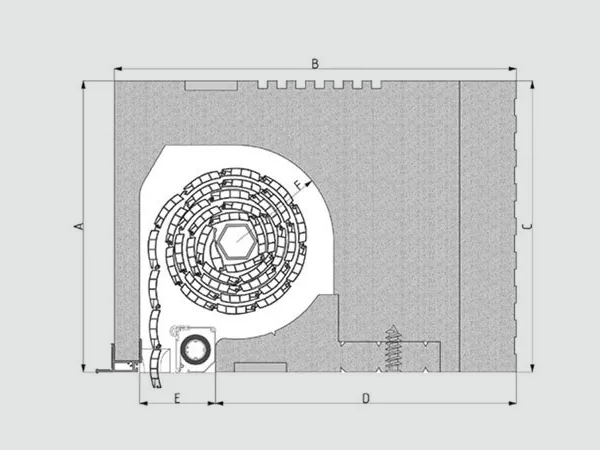

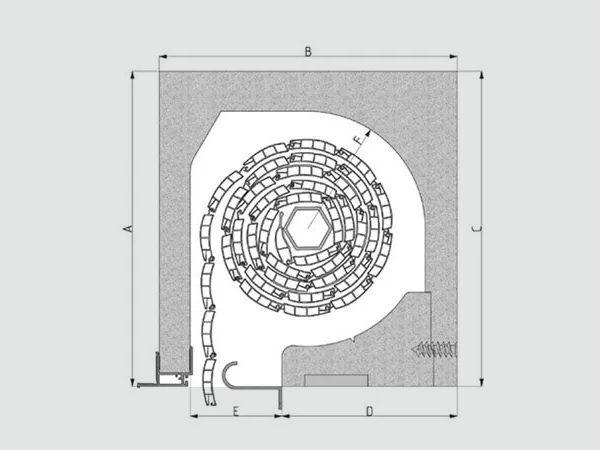

Betrachteter Kasten	B/A (C) Kasten	D Kasten	E Öffnungs- maß Kasten	F Kasten	U Kasten
Anforderung	-	-	-	-	≤ 0,85
Einheit	mm	mm	mm	mm	W/(m-K)
Typ MS26 RA	260/275	153	80	Ø 205	0,56
Typ MS26 RA-H25	260/250	153	80	Ø 190	0,57
Typ MS30 RA	300/308	193	80	Ø 205	0,41
Typ MS30 RA-H25	300/250	193	80	Ø 190	0,44
Typ MS36,5 RA	365/308	258	80	Ø 205	0,34
Typ MS36 RA-H25	365/250	258	80	Ø 190	0,37
Typ MS42 RA	425/308	318	80	Ø 205	0,32
Typ MS42 RA-H25	425/250	318	80	Ø 190	0,37
Typ MS49 RA	485/308	378	80	Ø 205	0,31
Typ MS49 RA-H25	490/250	383	80	Ø 190	0,34

Betrachteter Kasten	Ψ B60	Tmin Fenster	Tmin Sturz	Ψ B60 mit DRS	Tmin Fenster mit DRS
Anforderung	≤ 0,28	≥ 12,6	≥ 12,6	≤ 0,28	≥ 12,6
Einheit	W/(m-K)	°C	°C	W/(m-K)	°C
Typ MS26 RA	0,19	15,1	16,7	-	-
Typ MS26 RA-H25	0,19	15	16,7	-	-
Typ MS30 RA	0,16	14,5	17	0,08	14,6
Typ MS30 RA-H25	0,18	14,8	16,7	0,12	14,5
Typ MS36,5 RA	0,17	14,4	17	0,1	14,4
Typ MS36 RA-H25	0,19	14,7	16,9	0,13	14,4
Typ MS42 RA	0,18	14,3	17,1	0,11	14,4
Typ MS42 RA-H25	0,23	14,4	16,8	0,15	14,4
Typ MS49 RA	0,14	14,3	17,2	0,12	14,4
Typ MS49 RA-H25	0,21	14,7	17,1	0,16	14,4

Betrachteter Kasten	Tmin Sturz mit DRS	Prüfbericht Nr.	U Kasten
Anforderung	≥ 12,6		-
Einheit	°C		dB
Typ MS26 RA	-	A-2022-069	48/47	480803-01
Typ MS26 RA-H25	-	A-2022-069	47/46	A-2020-324
Typ MS30 RA	18	KIWA-2022-151	49/47	480803-02
Typ MS30 RA-H25	17,7	KIWA-2022-151	47/46	A-2020-324
Typ MS36,5 RA	17,9	KIWA-2022-151	49/47	480803-03
Typ MS36 RA-H25	17,8	KIWA-2022-151	47/46	A-2020-324
Typ MS42 RA	18	KIWA-2022-151	49/47	480803-03
Typ MS42 RA-H25	17,8	KIWA-2022-151	47/46	A-2020-324
Typ MS49 RA	18	KIWA-2022-151	49/47	480803-03
Typ MS49 RA-H25	17,8	KIWA-2022-151	47/46	A-2020-324
