Angele Rollladenkasten für den Holzhausbau

Rollladen- oder Raffstore im Holzhausbau mit Revisionsöffnung außen RA80 mm, RS125 mm, RS140 mm, raumseitig geschlossen, entspricht den Anforderungen der DIN 4108-Bbl. 2_2019-06. Dieser Neubaukasten wurde speziell für den Holzhausbau entwickelt.

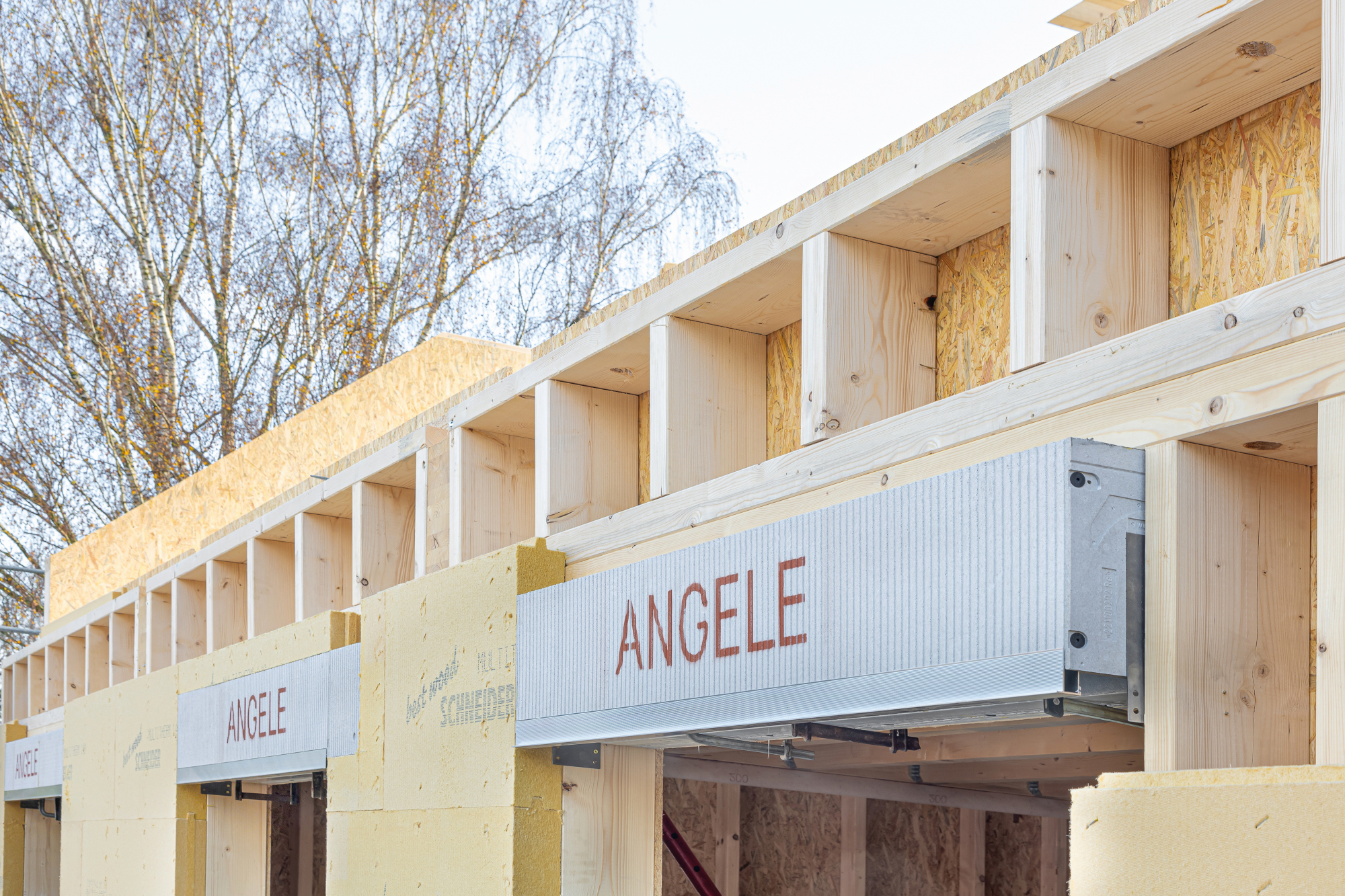

Holzbau-Einbau auf der Baustelle

Merkmale (Auszug):

  • geeignet für Passivhaus, Effizienzhaus 40 Plus, 40 ,55
  • Material expandiertes geschlossenzelliges Polystyrol (EPS grau)
  • wärmegedämmtes und schallentkoppeltes Kopfstück recycelbar und umweltfreundlich
  • Raffstorekasten Schenkellänge 240 mm, Option: erweiterbar auf 270 mm
  • Rollraum Ø 205 mm, Rollraum Ø 182 mm, bei Lüftungssystem Firma impruf
  • witterungsbeständig, dauerhaft formstabil, frostsicher
  • hoch wärme- und schalldämmend
  • Klassifizierung B1 Brandverhalten gemäß DIN 4102, Teil1
  • für Mauerstärken MS26, MS30, MS36.5, MS42 u. MS49
  • Sondermaße auf Anfrage jederzeit möglich! Eckkasten, Rundbogen, Segmentkasten
  • Aussparungen Dämmkeil für Schaumprofil zur Fensterfixierung
  • einbruchshemmender Rollladen- oder Raffstorekasten in der Version RC2 auf Anfrage erhältlich!

Abmessungen

(Details siehe Tabelle Prüfwerte)

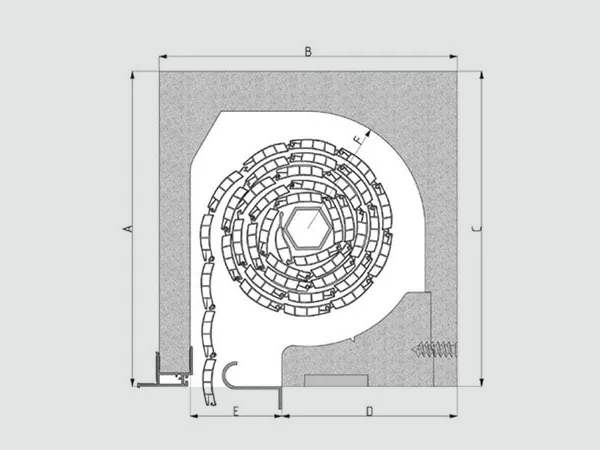

Revision Außen MS26 RA 80

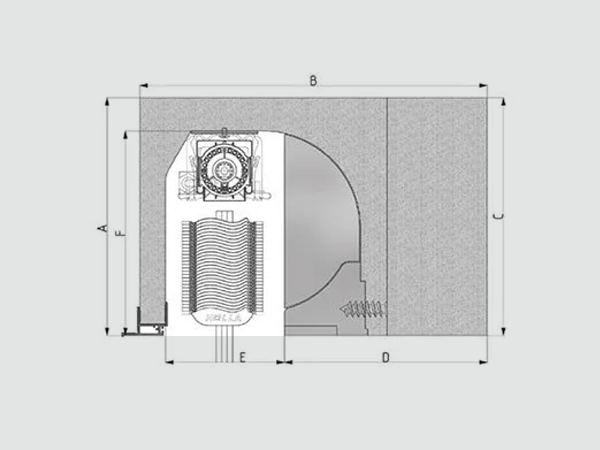

Revision Außen MS36 RS125/RS140 mit Jalousie

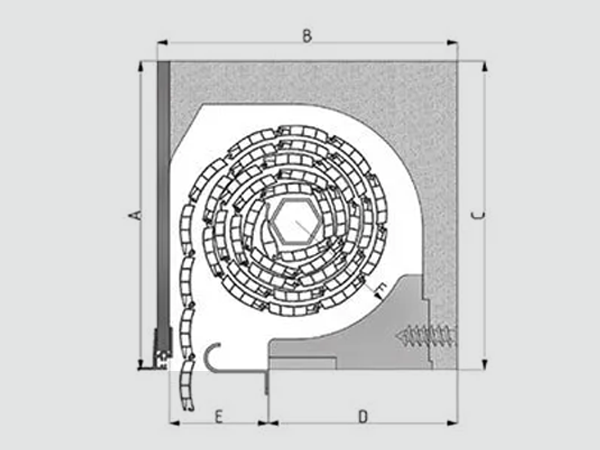

Revision Außen RA 80 mit Putzträgerplatte

Prüfwerte/Einbausituationen

260A/CBDEF
Einheitmmmmmmmmmm
MS2625026015380Ø 190
250260108125215
MS26*25024315380Ø 190
250243108125215
MS3025030019380Ø 190
250300148125215
MS30*25028319380Ø 190
250283148125215
MS3625036525880Ø 190
250365213125215
MS36*25034825880Ø 190
250348213125215
MS4225042531880Ø 190
250425273125215
MS42*25040831880Ø 190
250408273125215
MS4925049038380Ø 190
250490338125215
TMS49*25047338380Ø 190
250473338125215
