Die Aufsatzkästen setzen neue Maßstäbe bezüglich der Schall- und Isolationswerte. Die Gleichwertigkeit zu DIN 4108-Bbl.2:2006-03 und DIN EN ISO 10077-2 Ausgabe 2018 sowie DIN 4108-Bbl.2_2019-06 ist durch die KIWA Aachen (Forschungseinrichtung, Prüf-, Überwachungs- und Zertifizierungsstelle von Dämmstoffen und Bauteilen) nachgewiesen. Sie erfüllen die derzeitig gültige GEG, EnEV und VVTB. Individuell können Rollladen mit Insektenschutzrollo, Raffstores oder ein Textilscreen/ZIP eingebaut werden.
Unser Lieferprogramm wird mit unseren Aufsatzkästen perfekt ergänzt. Auch diese liefern wir fertig montiert und komplett am Stück. Für Sie bedeutet das, dass Sie den Aufsatzkasten nicht mehr vor Ort zusammengebaut werden muss, er kann wie geliefert eingesetzt werden - fertig!
Merkmale (Auszug)
- Geeignet für Effizienzhaus 40 Plus, 40
- Selbsttragender Aufsatzkasten mit außergewöhnlicher hoher Stabilität in den Kastengrößen 260, 300, 365, 425
- Klipsbare Adaption auf den Blendrahmen
- Zweiteilige Konsole für einfache Revision
- Laufschienen für Revision innen und außen in Aluminium und Kunststoff erhältlich
- Brandschutzklasse B1 nach DIN 4102, Teil 1
- Hervorragende Putzhaftung dank spezieller V-förmiger gerillter Oberfläche innen und außen
- Hoch wärme- und schalldämmend
- Schallentkoppelte Kopfstücke
- Mit Insektenschutz oder ZIP/Textilscreen kombinierbar
- Grupor® Dämmsysteme sparen Heizenergie und reduzieren damit klimaschädliche CO2-Emissionen
Abmessungen
(Details siehe Tabelle Prüfwerte)

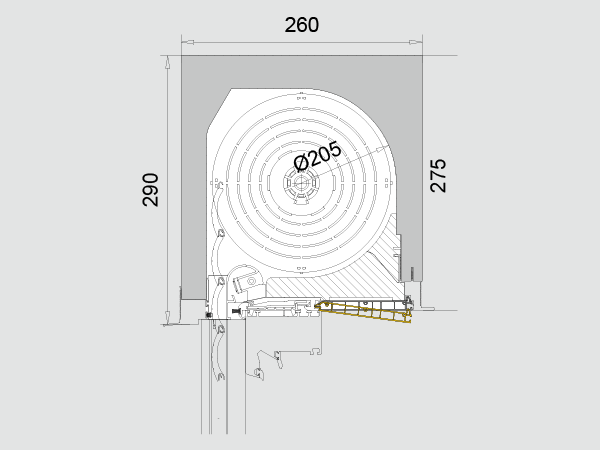

MS 260 RI

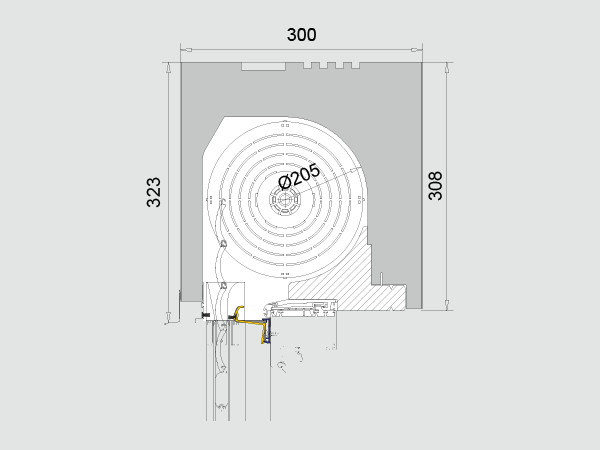

MS 300 RA

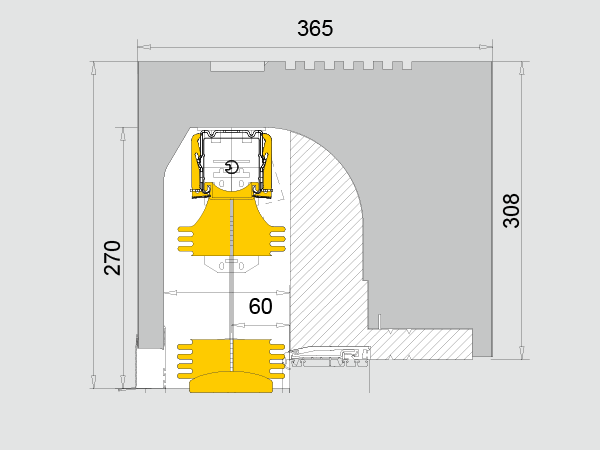

RS 360
Vorteile
- Systemvarianten, Revisionsarten und Kastengrößen für jede Einbausituation
- Volle Kompatibilität zu allen gängigen Fenstersystemen
- Zuverlässige, schnelle Verbindung durch systemunabhängige, am Markt etablierte Clips-Technik
- Sichere Lastabtragung durch ausgereiftes Statik-Konzept
- Hervorragende Wärmedämmung, Luftdichtheit und Schalldämmung gemäß aktuellem Normen und Richtlinien
- Einfach Montage in der Fertigung oder auf der Baustelle
- Für eine effiziente Verarbeitung optimierte Konstruktion
- Ein Gewerk
Prüfwerte System Angele Aufsatzkästen
| Prüfbericht-Nr. | Wärmedurchgangskoeffizient | Temperaturfaktor |
| Usb* | fRsi* | |
| DIN EN ISO 10077 | DIN 4108 Beiblatt 2 | |
| Gr. 260/275 RI (A-2021-268-02) | 0,65 | 0,73 |
| Gr. 300/308 RI (A-2021-271-02) | 0,49 | 0,72 |
| Gr. 365/308 RI (A-2021-271-02) | 0,43 | 0,72 |
| Gr. 260/275 RA (A-2021-267-02) | 0,56 | 0,78 |
| Gr. 300/308 RA (A-2021-269-02) | 0,40 | 0,77 |
| Gr. 365/308 RA (A-2021-272-02) | 0,34 | 0,76 |
| Gr. 260/275 RS (A-2021-266-02) | 0,36 | 0,81 |
| Gr. 300/308 RS (A-2021-270-02) | 0,29 | 0,80 |
| Gr. 365/308 RS (A-2021-274-02) | 0,24 | 0,80 |
| Prüfbericht-Nr. | Bewertetes Schalldämm-Maß dB | |||
| Rollladenpanzer oben | Rollladenpanzer unten | |||
| Rw (C;Ctr) | Dn.e.w. (C;Ctr) | Rw (C;Ctr) | Dn.e.w. (C;Ctr) | |
| Gr. 260/275 RI (A-2021-268-02) | 47 (-1;-4) | 61 (-1;-3) | 44 (-2;-4) | 59 (-2;-4) |
| Gr. 300/308 RI (A-2021-271-02) | 47 (-1;-4) | 61 (-1;-3) | 46 (-2;-5) | 60 (-1;-5) |
| Gr. 365/308 RI (A-2021-271-02) | 49 (-2;-4) | 63 (-2;-4) | 46 (-2;-4) | 60 (-2;-4) |
| Gr. 260/275 RA (A-2021-267-02) | 49 (-1;-4) | 63 (-1;-4) | 47 (-2;-5) | 61 (-1;-4) |
| Gr. 300/308 RA (A-2021-269-02) | 50 (-2;-5) | 64 (-1;-5) | 49 (-2;-5) | 63 (-2;-5) |
| Gr. 365/308 RA (A-2021-272-02) | 51 (-2;-5) | 65 (-2;-5) | 49 (-2;-5) | 63 (-1;-5) |
| Gr. 260/275 RS (A-2021-266-02) | 46 (-2;-5) | 60 (-1;-5) | 45 (-1;-4) | 60 (-2;-5) |
| Gr. 300/308 RS (A-2021-270-02) | 46 (-2;-5) | 60 (-1;-5) | 45 (-1;-4) | 59 (-1;-4) |
| Gr. 365/308 RS (A-2021-274-02) | 48 (-2;-5) | 62 (-1;-4) | 47 (-2;-4) | 61 (-1;-4) |
*Wärmetechnische Berechnungen inkl. Dämmmaßnahmen im Einbau gemäß DIN 4108 Beiblatt 2 entsprechend Prüfbericht A-2021-189
Varianten
Unsere Aufsatzkästen erhalten Sie außerdem in den folgenden Varianten:
- Revision innen
- mit Halbschale
